Dépose-repose de la console de plancher
Introduction
Vous pouvez être amené à déposer la console de plancher pour intervenir, par exemple, sur la commande des vitesses ou sur le calculateur d'airbags.
Nous vous présentons dans ce tuto un aperçu de la dépose-repose de la console de plancher sur un véhicule.
Vous trouverez toutes les informations adaptées à votre véhicule dans la Revue Technique Automobile (méthodes, couples de serrage,…).
Durée de l'intervention : environ 35 minutes
Niveau de difficulté : 2 sur 5

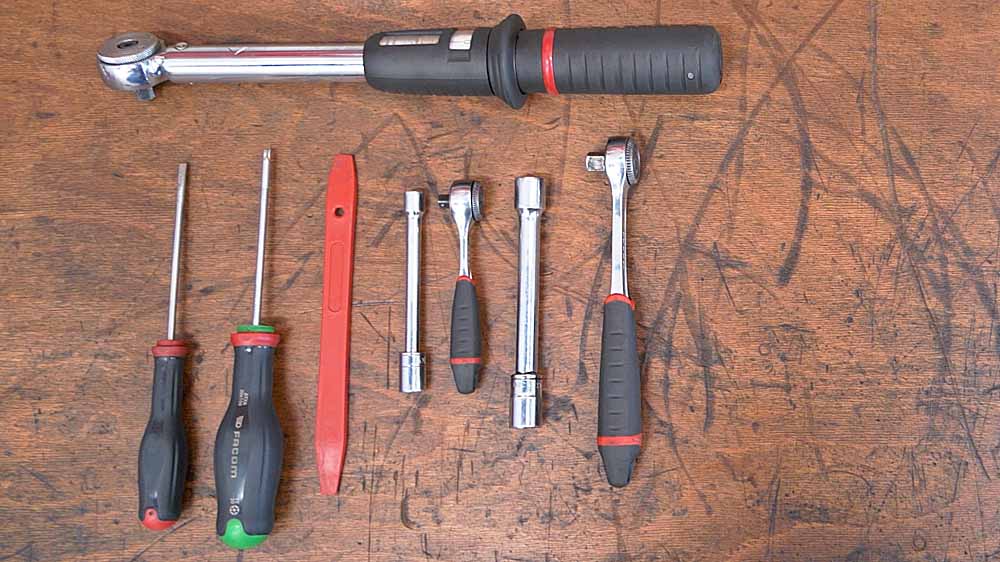

Outils nécessaires :
- Tournevis
- Jeu de leviers de dégarnissage
- Cliquet et douilles
- Clé dynamométrique

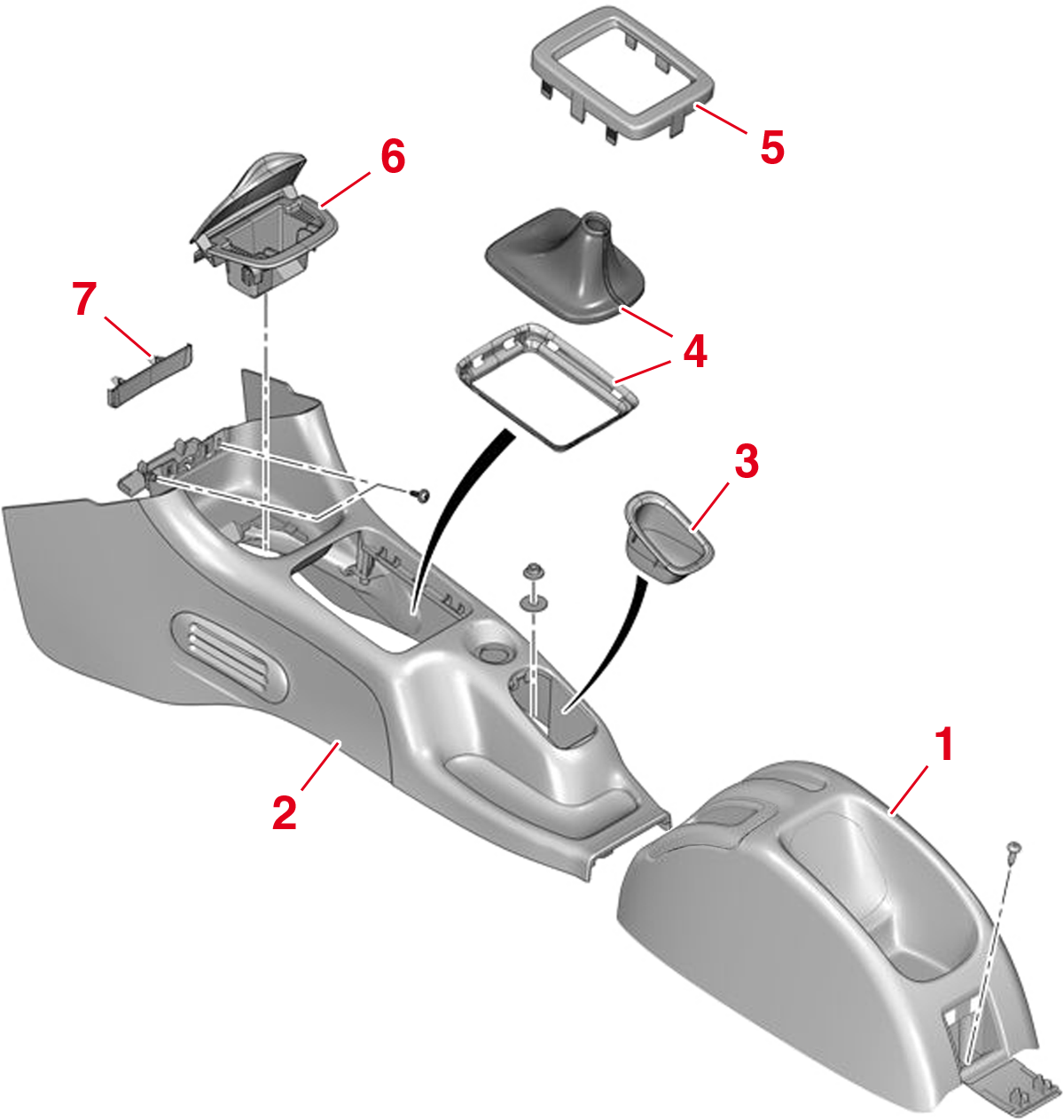

Éclaté de pièces
1. Boîte de rangement
2. Console de plancher
3. Rangement ou commande des lève-vitres
4. Soufflet du levier de vitesses
5. Enjoliveur
6. Cendrier
7. Cache vis
Dépose
- Coupez le contact.
- Ouvrez la trappe à l'arrière de la boîte de rangement.
- Déposez la vis.

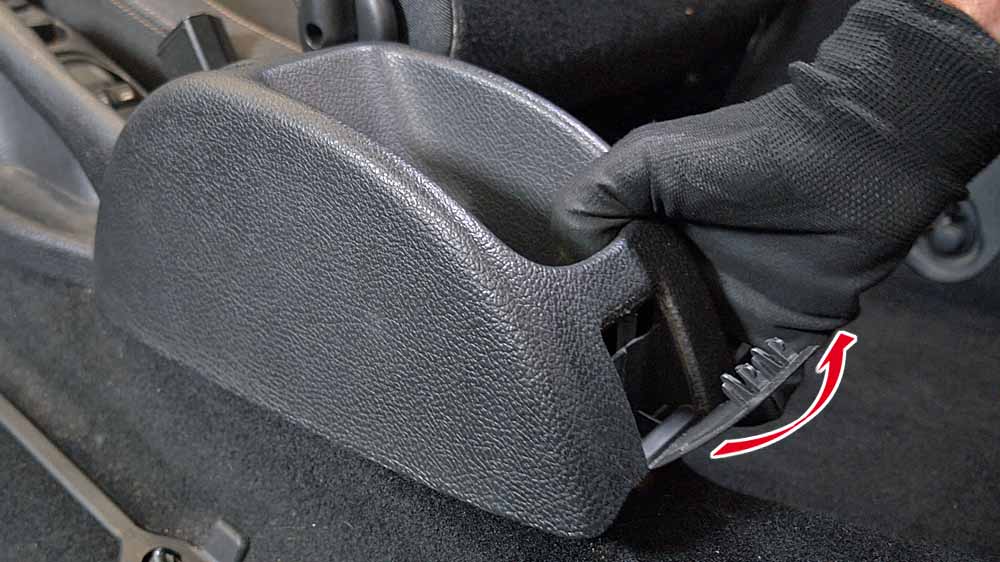

- Tirez la boîte de rangement vers l’arrière puis déposez-la.

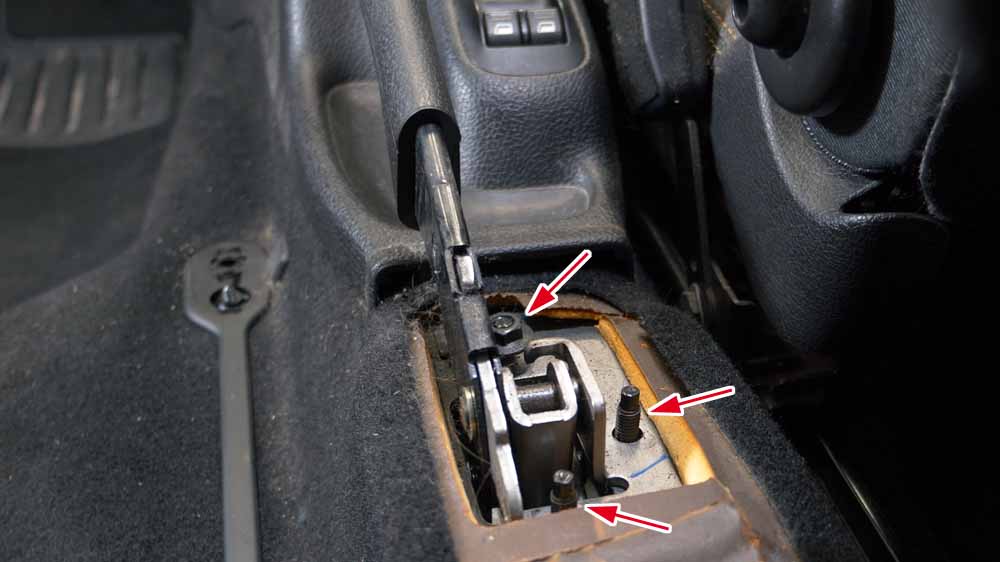

- Déposez les écrous.
- Dégagez le levier de frein de stationnement sur le côté.

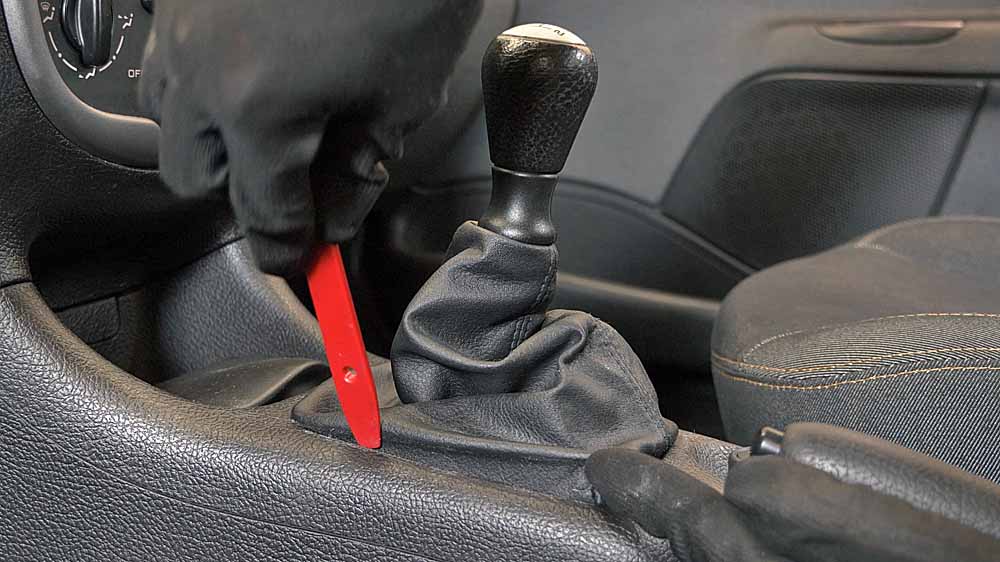

- Dégrafez et soulevez le soufflet du levier de vitesses.
- Dégrafez le cache.

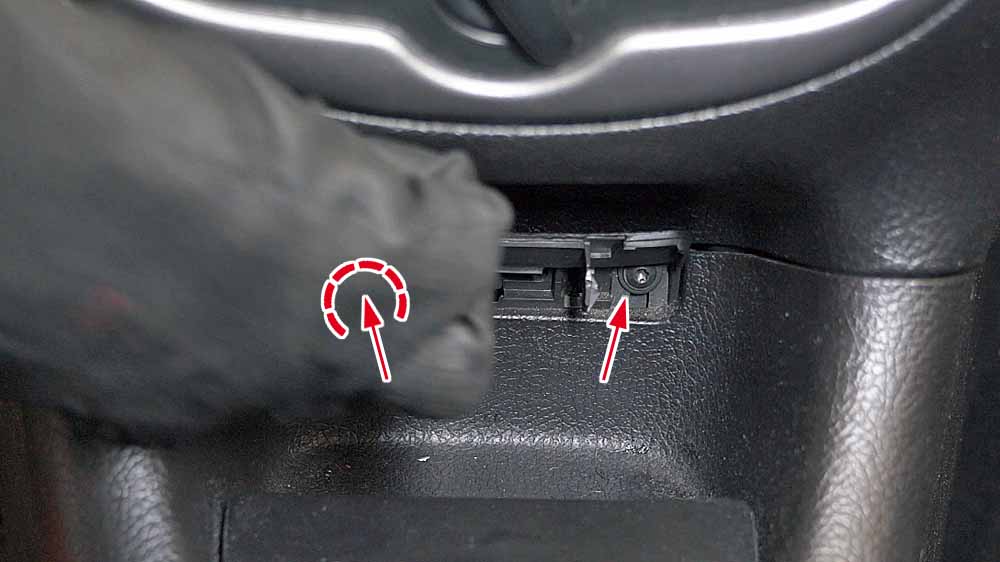

- Déposez les vis.

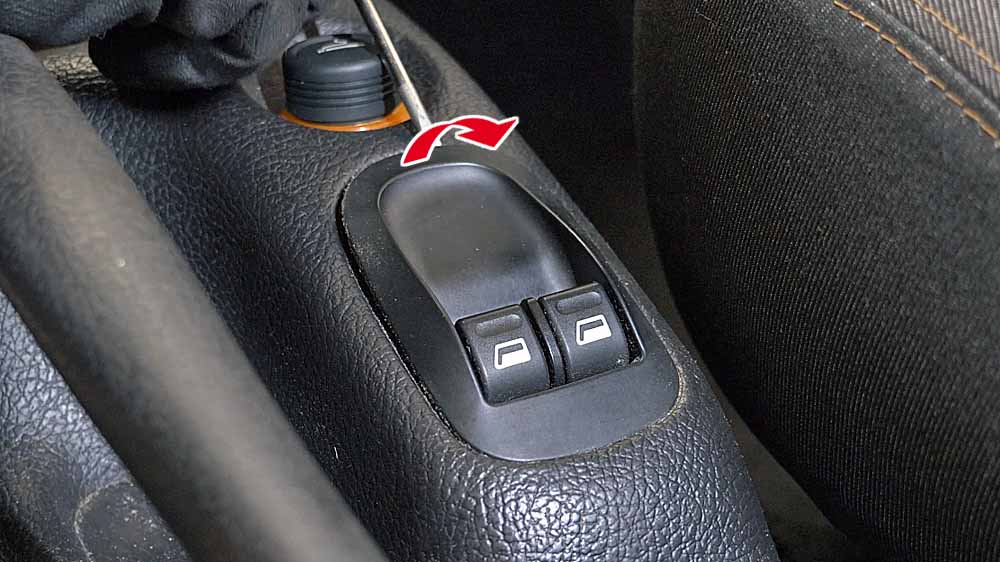

- Dégrafez la commande des lève-vitres.

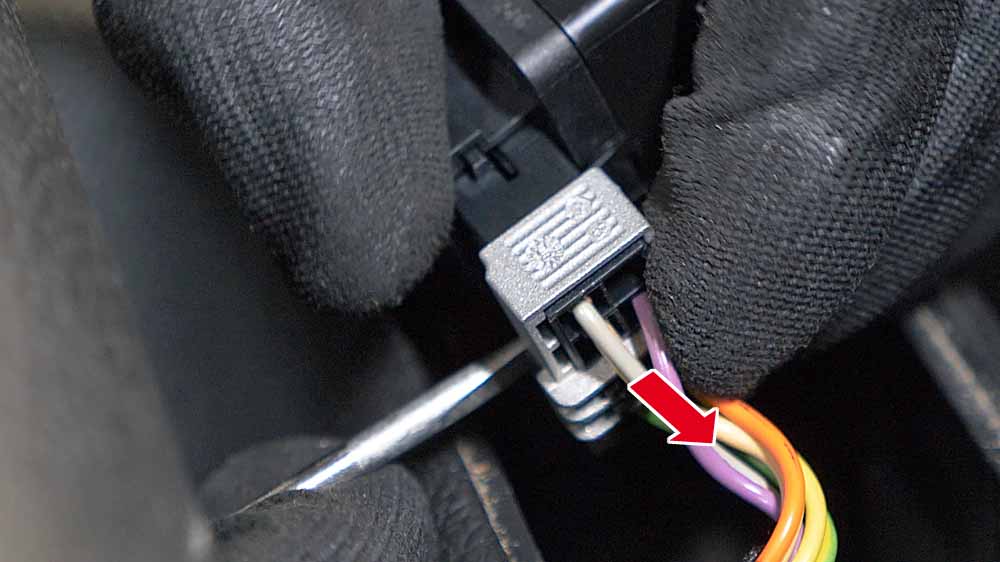

- Débranchez le connecteur.

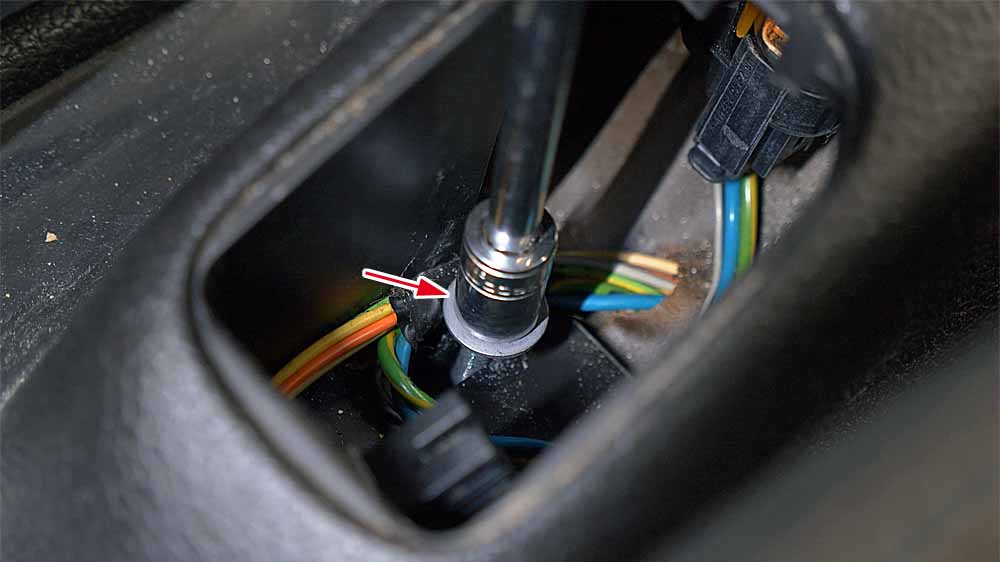

- Déposez l'écrou situé sous la commande des lève-vitres.
- Soulevez la console par l'arrière.

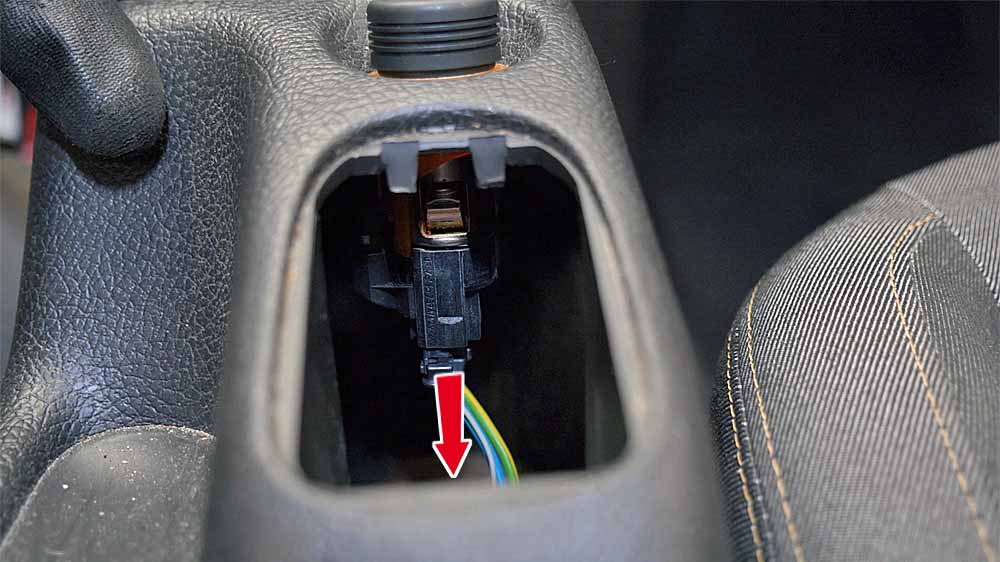

- Débranchez le connecteur de l'allume-cigare.

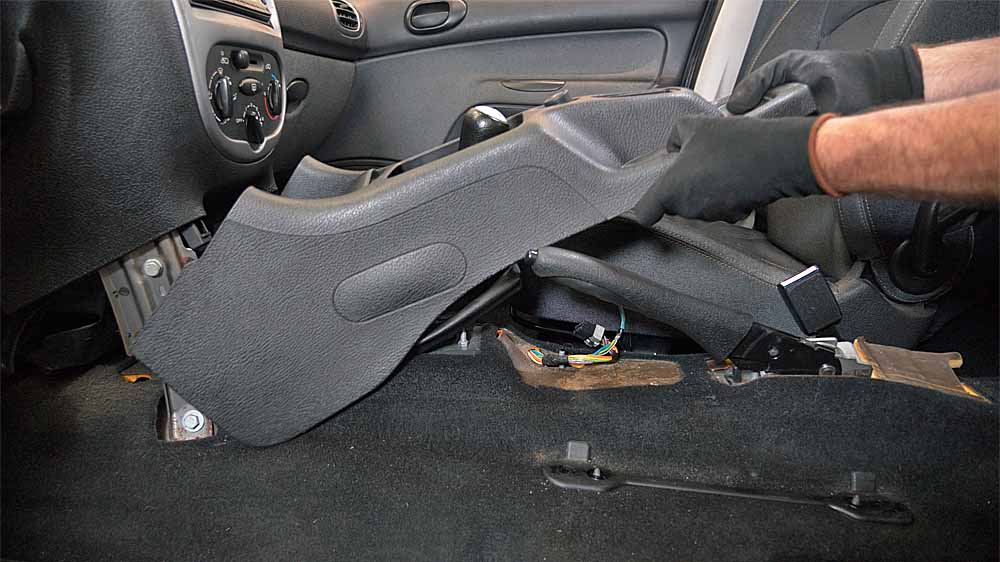

- Tirez la console vers l’arrière pour la dégager de la planche de bord puis déposez-la.
Repose
- Reposez la console et poussez-la vers l’avant pour l'engager dans la planche de bord.
- Rebranchez les connecteurs.
- Reposez les vis et serrez-les avec modération.
- Reposez l'écrou et serrez-le avec modération.
- Reposez la commande de lève-vitres, le cache et le soufflet du levier de vitesses.
- Remettez en place le levier de frein de stationnement.
- Reposez les écrous et serrez-les au couple préconisé.
- Reposez la boîte de rangement et fixez-la avec sa vis.
- Refermez la trappe.
Pour une approche plus visuelle, regardez notre vidéo :
