Remplacement de la commande d'ouverture du hayon

Introduction

Nous vous présentons dans ce tuto un aperçu du remplacement de la commande d'ouverture du hayon sur un véhicule (bouton d'ouverture et moteur du verrouillage centralisé).

Vous trouverez toutes les informations adaptées à l'entretien et à la réparation de votre véhicule dans la Revue Technique Automobile (périodicités d'entretien, méthodes, éclatés de pièces, couples de serrage, types d'ampoules,…).

Prix :
- environ 150 € pour une pièce neuve achetée sur internet (la pièce en occasion est très rare !),
- environ 300 € pour le remplacement chez un concessionnaire (pièce + main d'œuvre).
En effectuant la réparation vous-même, vous économiserez environ 150 € !

Durée de l'intervention : environ 25 minutes
Niveau de difficulté : 2 sur 5

Outils nécessaires :
- Jeu de leviers de dégarnissage
- Cliquet et douille

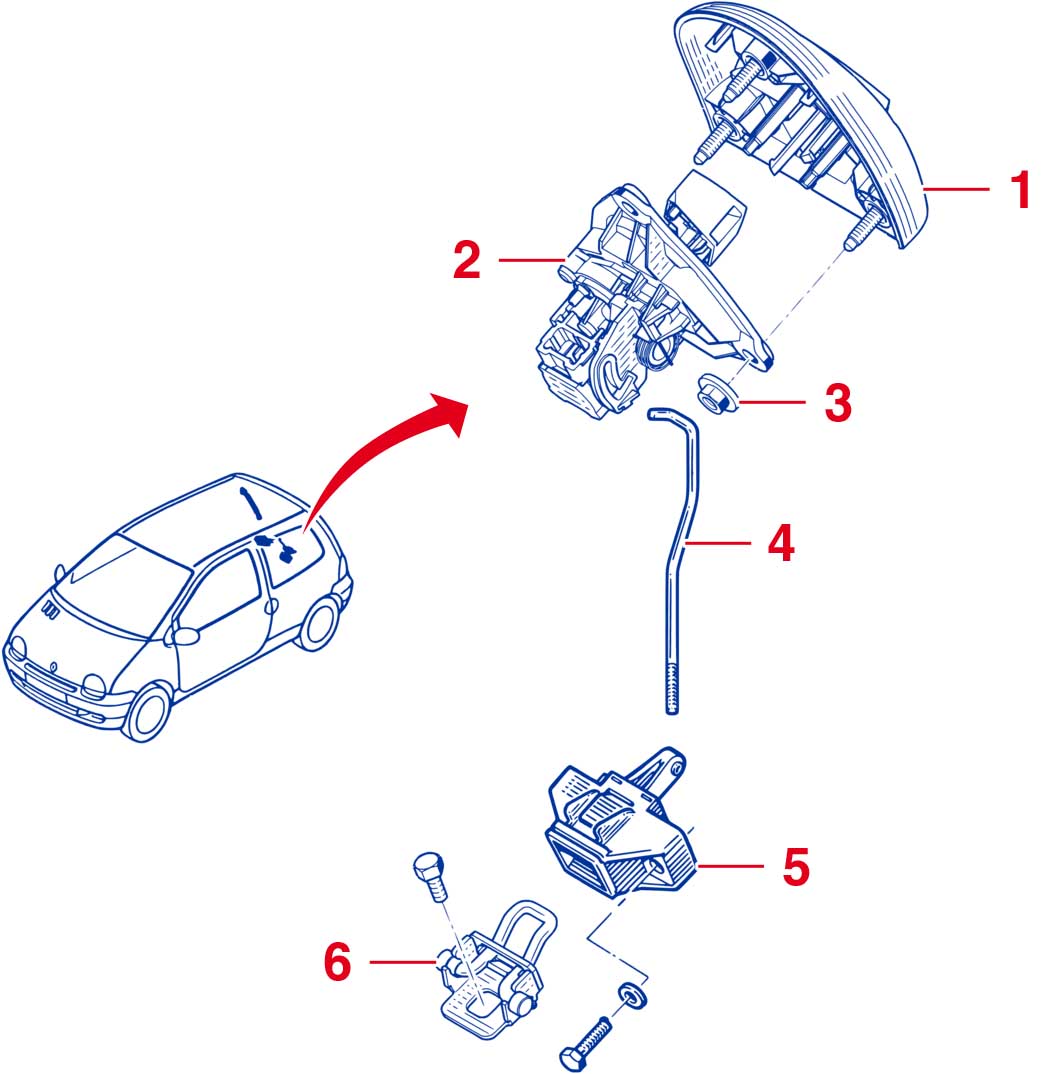

Éclaté de pièces

1. Poignée
2. Module de commande d'ouverture (bouton d'ouverture et moteur du verrouillage centralisé)
3. Écrou
4. Tige de commande
5. Serrure
6. Gâche

Remplacement

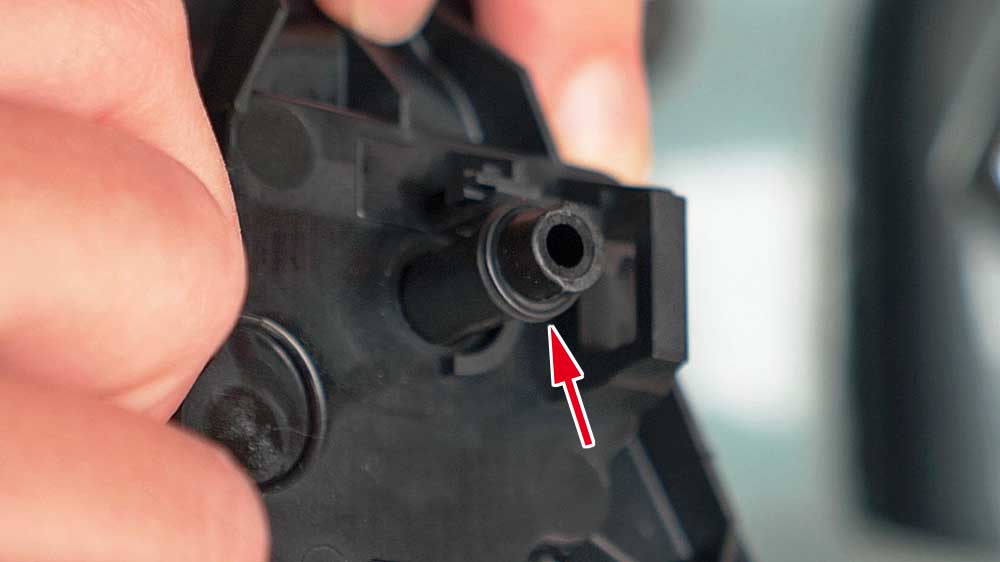

 Sur ce véhicule, le bouton d'ouverture du hayon n'est maintenu que par un petit joint torique.
Avec le temps, et la dégradation du joint torique, le bouton n'est plus correctement maintenu et il est éjecté par son ressort !
Avant qu'il ne soit trop tard, remplacez le joint torique par un joint neuf ou un circlip.

- Coupez le contact.

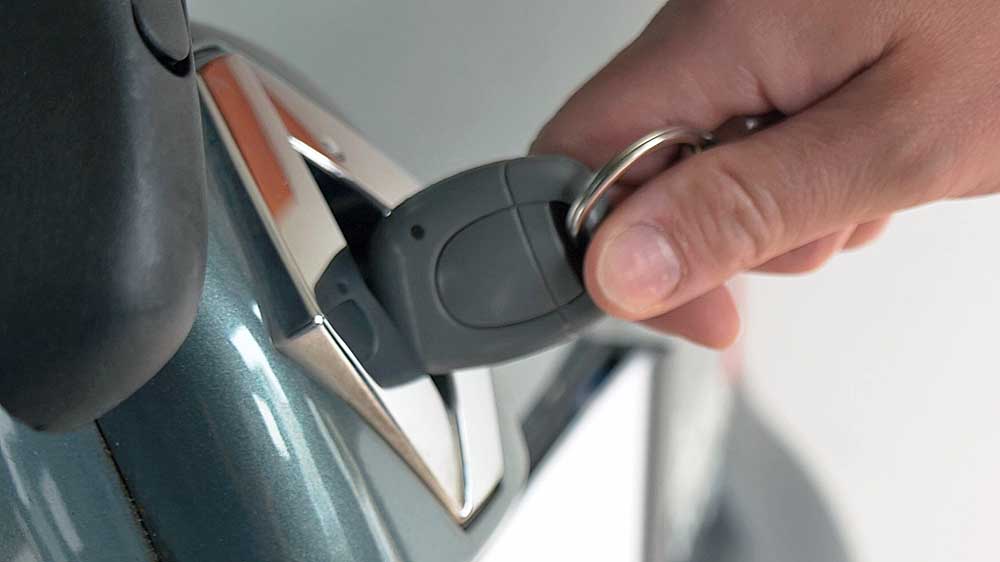

- Ouvrez le hayon avec un tournevis ou avec la clé de la voiture.

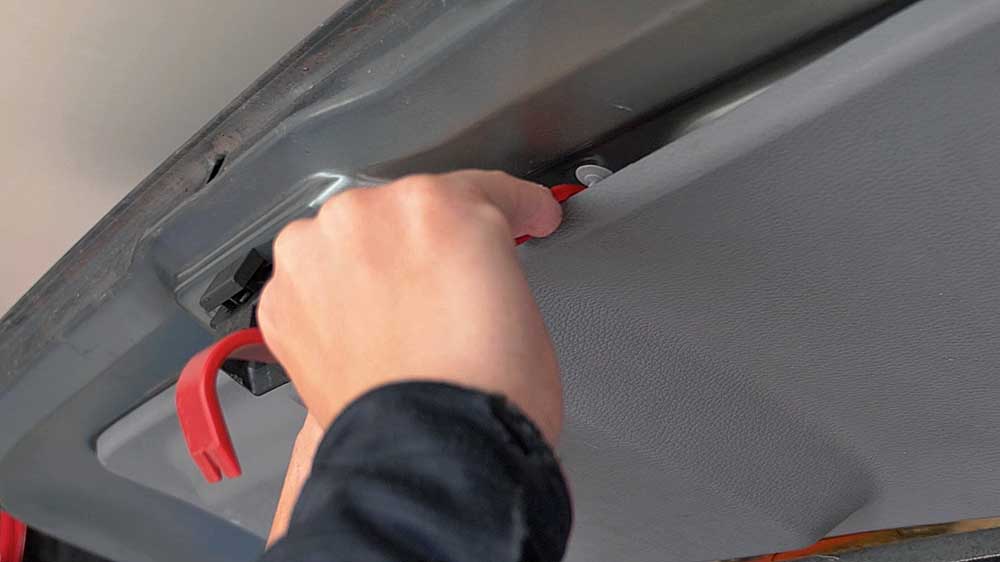

- Dégrafez la garniture de hayon à l'aide d'un levier de dégarnissage.

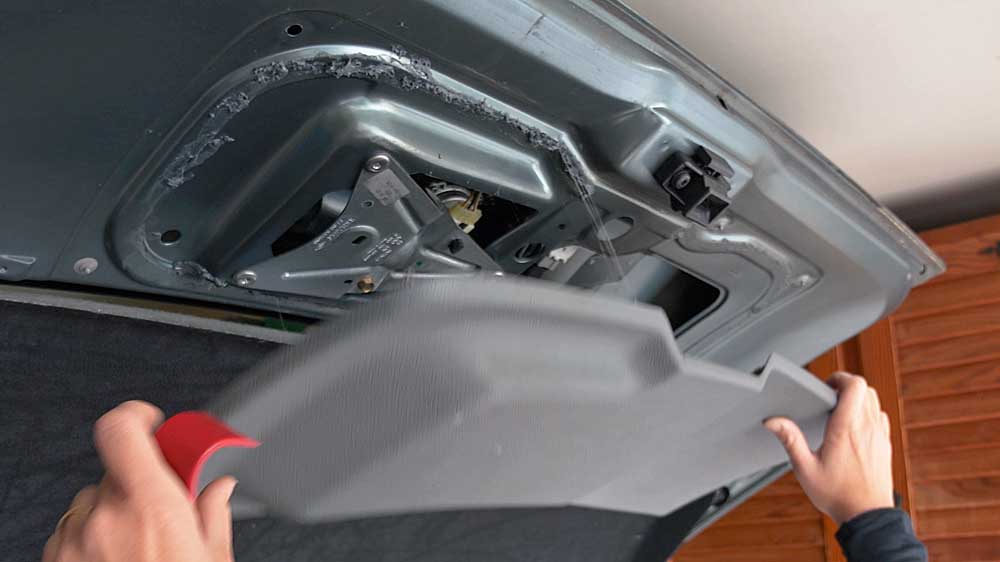

- Déposez la garniture en faisant attention à ne pas vous salir avec le mastic.

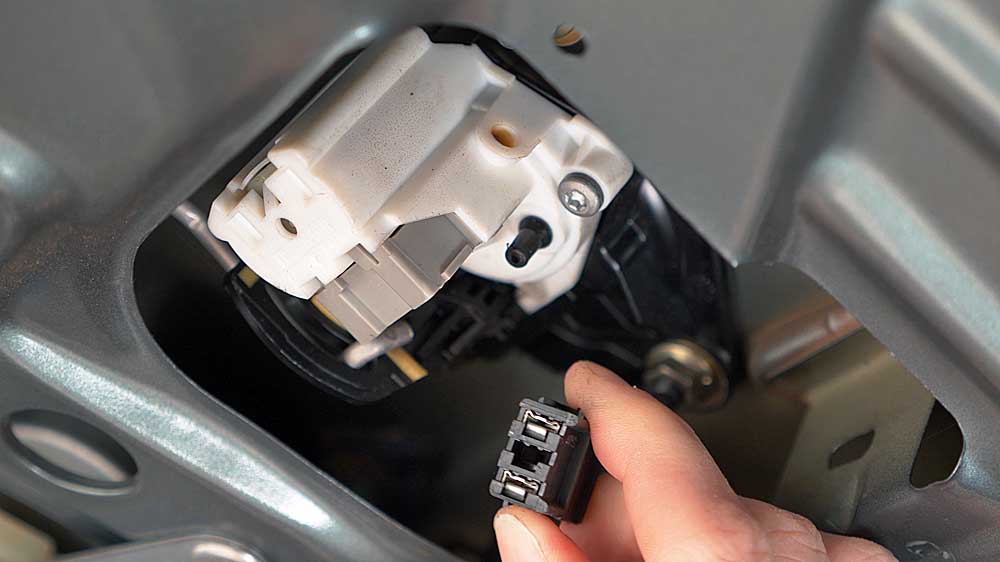

- Débranchez le connecteur électrique.

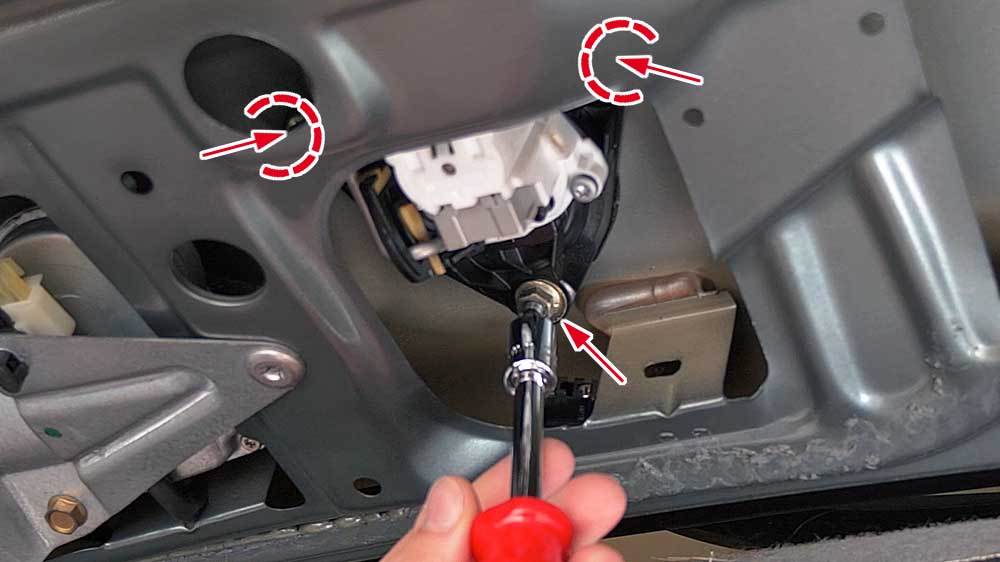

- Déposez les trois écrous.

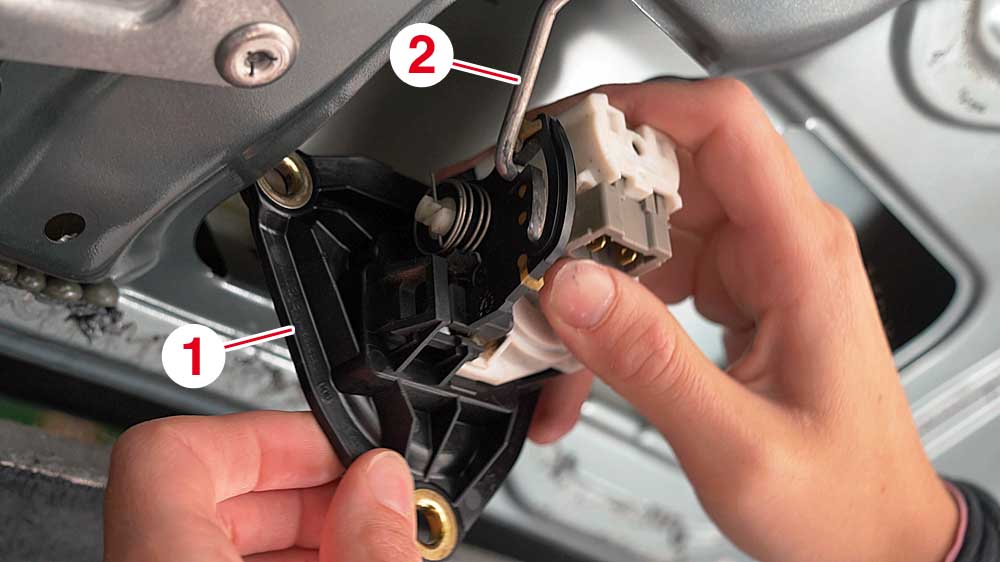

- Déposez le module de commande d'ouverture en le dégageant de la tige de commande.

1. Module de commande d'ouverture
2. Tige de commande

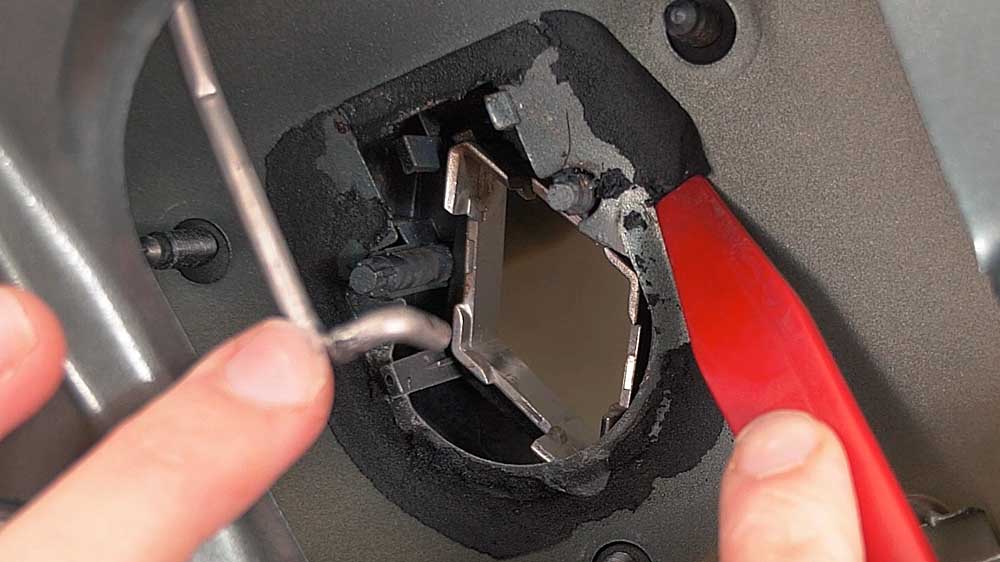

- Nettoyez les restes de joint sur la tôle du hayon.

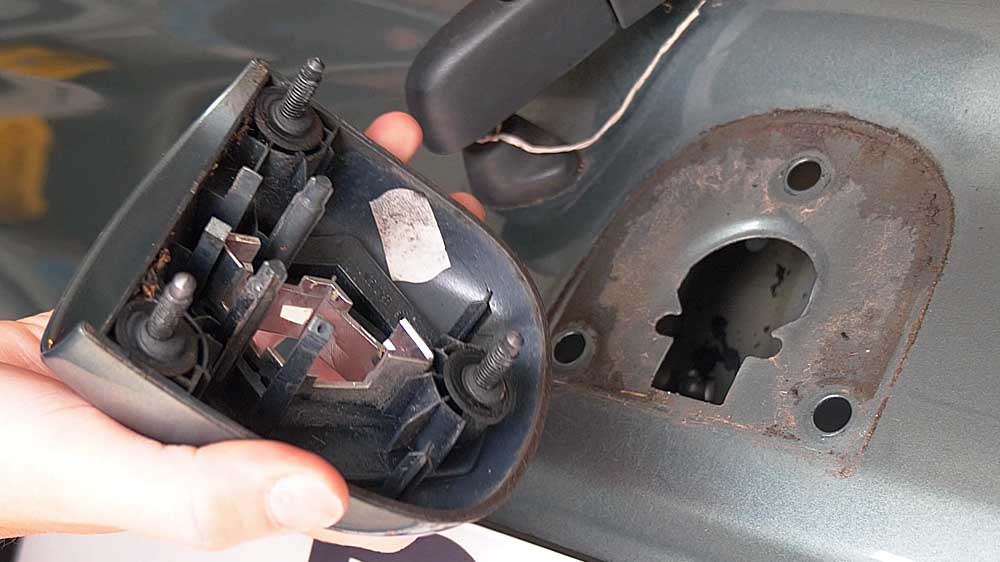

 Pour faciliter la repose, déposez la poignée extérieure.
Profitez-en pour nettoyer la carrosserie.

- Engagez la tige de commande dans l'orifice du module neuf.

- Mettez en place le module de commande d'ouverture.

- Reposez la poignée extérieure.

- Vissez les trois écrous et serrez-les avec modération.

- Rebranchez le connecteur électrique.

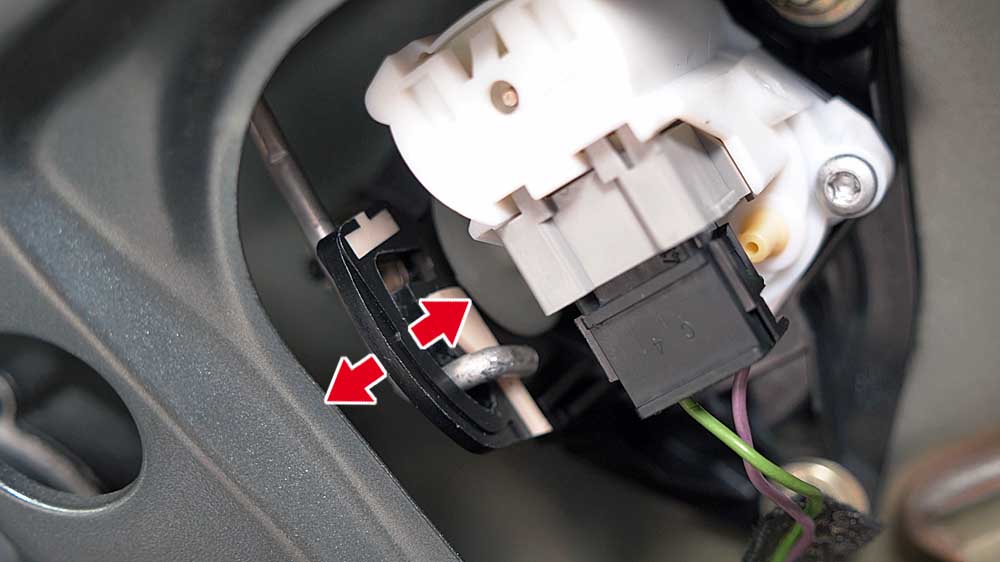

- Avec la télécommande, actionnez le verrouillage centralisé.
Vous devez voir l'actionneur bouger latéralement.

- Fermez le hayon.

- Verrouillez le véhicule.

- Vérifiez que le hayon ne s'ouvre pas et que le bouton d'ouverture du hayon est bloqué.

- Déverrouillez le véhicule.

- Ouvrez le hayon.

- Reposez la garniture de hayon.
