Dépose-repose de la planche de bord

Introduction

Il est nécessaire de déposer la planche de bord pour, par exemple, remplacer l'évaporateur du circuit de climatisation.

Durée de l'intervention : environ 1 heure 45

Niveau de difficulté : 3 sur 5

Outils nécessaires :
- Tournevis
- Jeu de leviers de dégarnissage
- Outils de dépose d'autoradio
- Cliquet et douilles
- Clé dynamométrique
- Boîte de rangement
- Et la RTA de votre véhicule.

Avec la Revue Technique Automobile, entretenez votre véhicule vous-même et roulez l’esprit tranquille !

Nous vous présentons dans ce tuto un aperçu de la dépose-repose de la planche de bord sur un véhicule.
Cette opération n'est pas compliquée, mais vous devez être attentif à la position des fixations (vis, écrous et agrafes) et des faisceaux électriques.

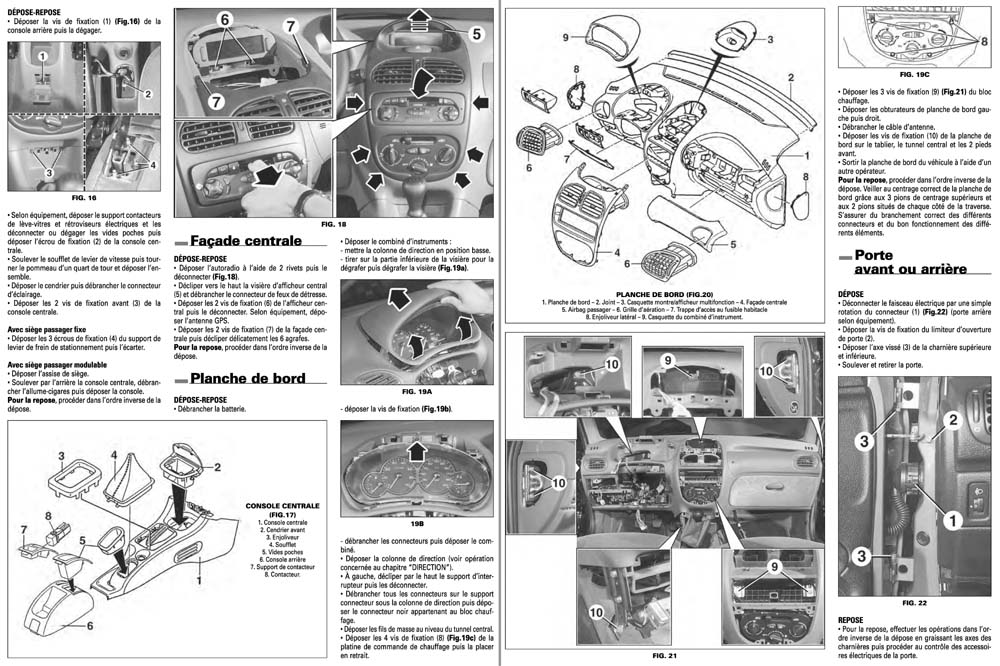

Vous trouverez toutes les informations adaptées à l'entretien et à la réparation de votre véhicule dans la Revue Technique Automobile (périodicité, méthodes, éclatés de pièces, couples de serrage, types d'ampoules,…).

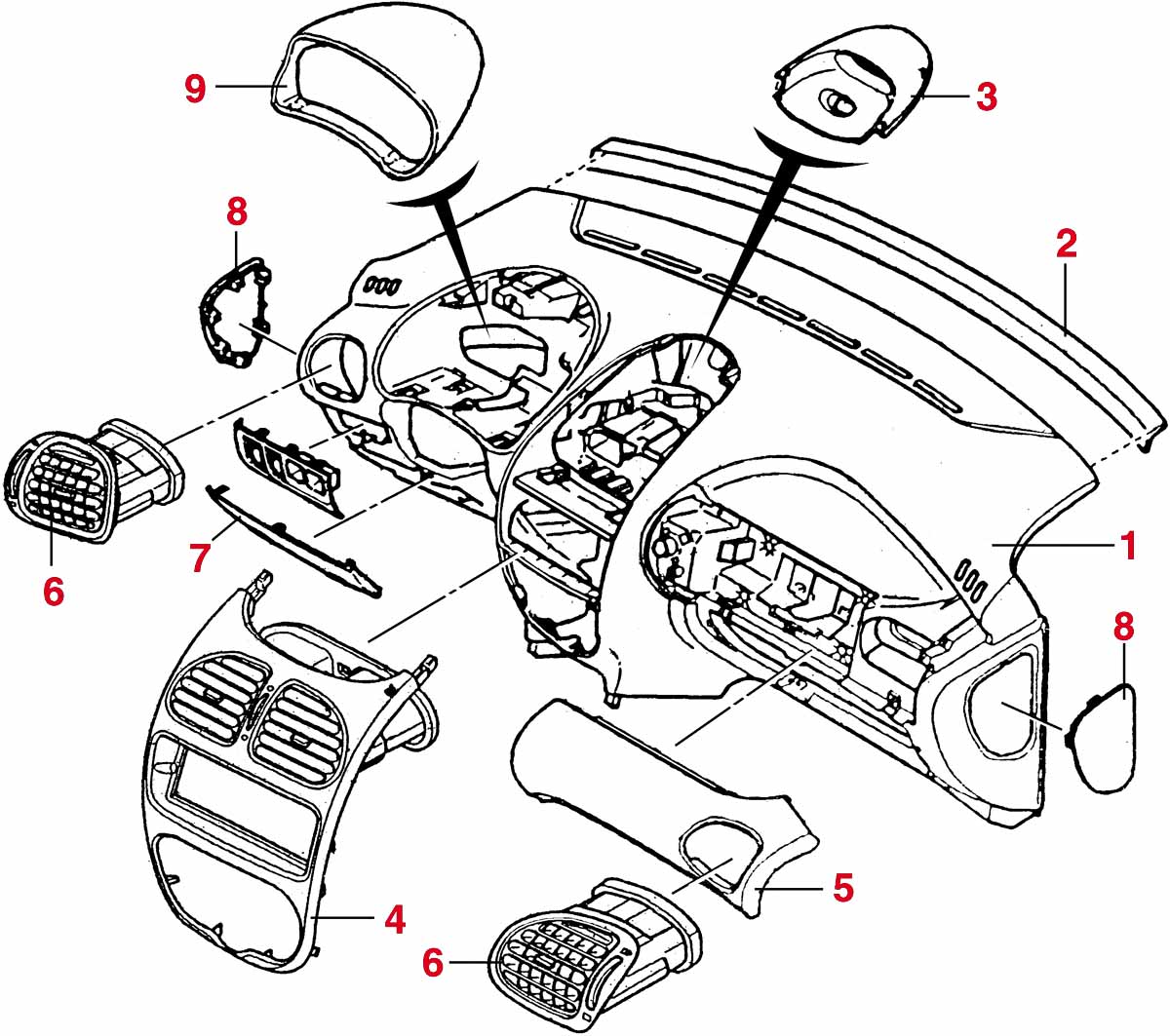

Éclaté de pièces

1. Planche de bord
2. Joint
3. Casquette montre/afficheur multifonction
4. Façade centrale
5. Airbag passager
6. Grille d'aération
7. Trappe d'accès aux fusibles
8. Enjoliveur latéral
9. Casquette du combiné d'instrument.

Dépose

- Déposez la colonne de direction (voir le tuto "Dépose-repose de la colonne de direction").

- Déposez la console de plancher (voir le tuto "Dépose-repose de la console de plancher").

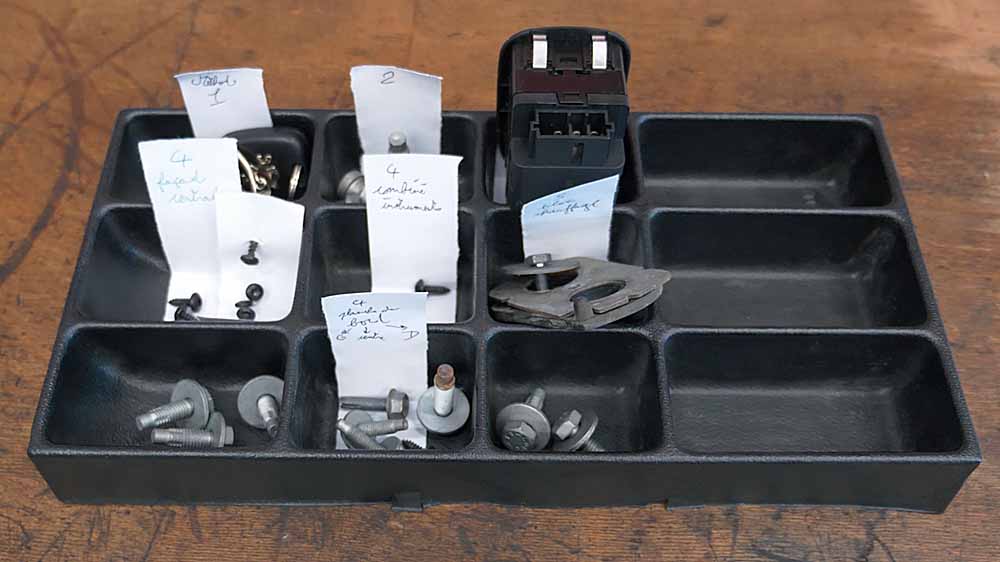

 Vu le grand nombre de vis, nous vous conseillons de les ranger dans une boîte à compartiments pour faciliter le remontage.

Façade centrale

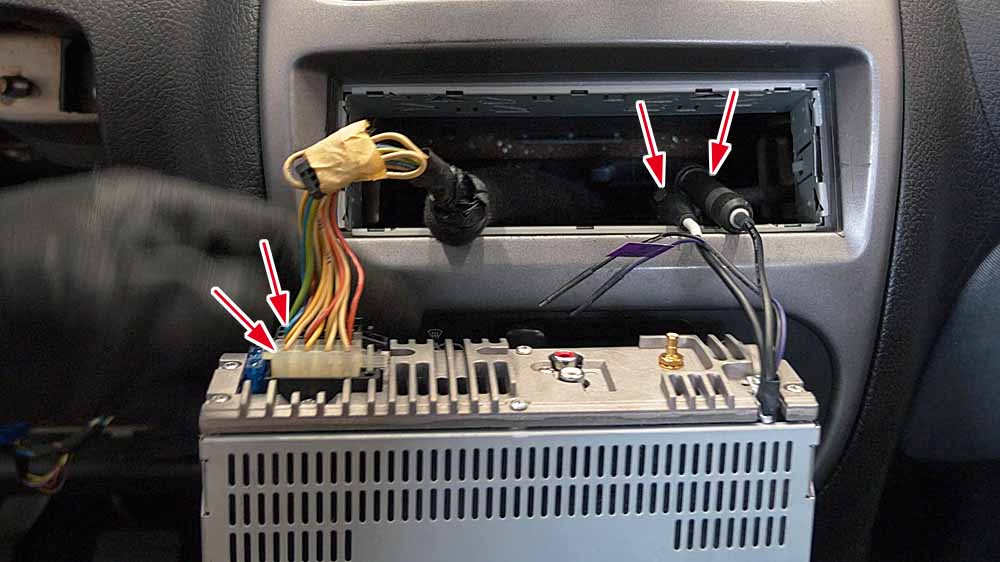

- Tirez l'autoradio, débranchez les connecteurs puis déposez l'autoradio.

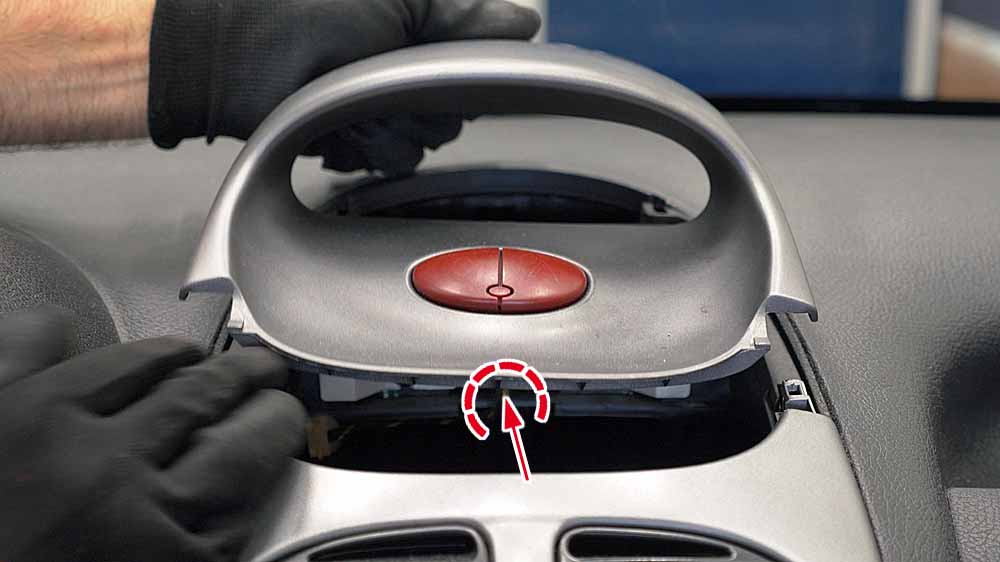

- Dégrafez vers le haut la visière de l'afficheur central puis débranchez le connecteur des feux de détresse.

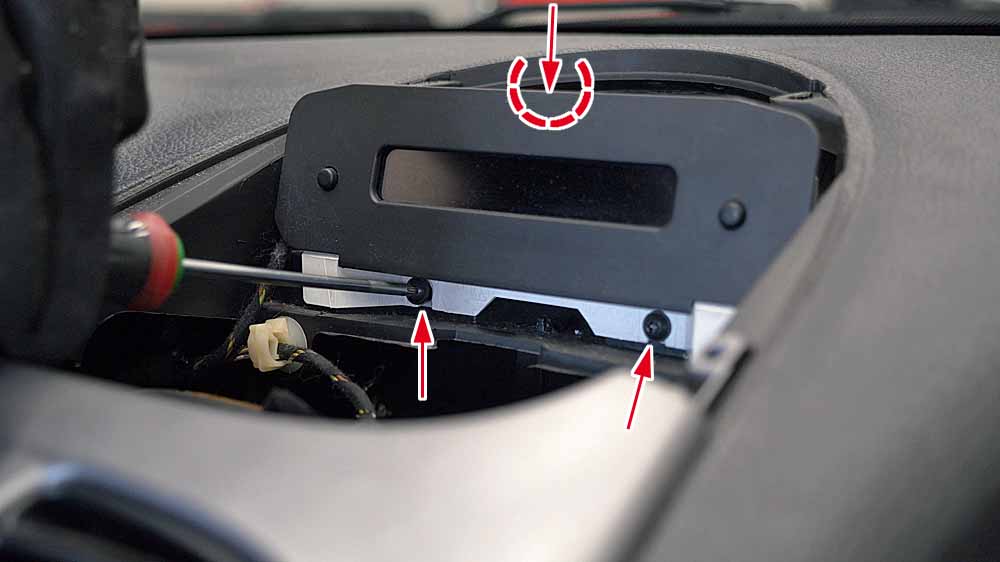

- Déposez les vis de l'afficheur central puis débranchez son connecteur.

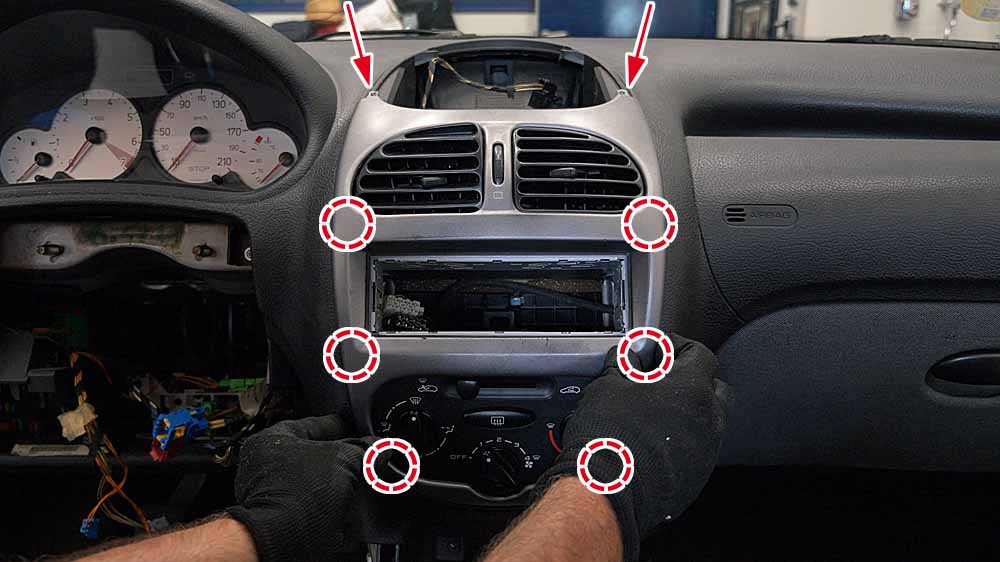

- Déposez les vis de la façade centrale puis dégrafez-la délicatement.

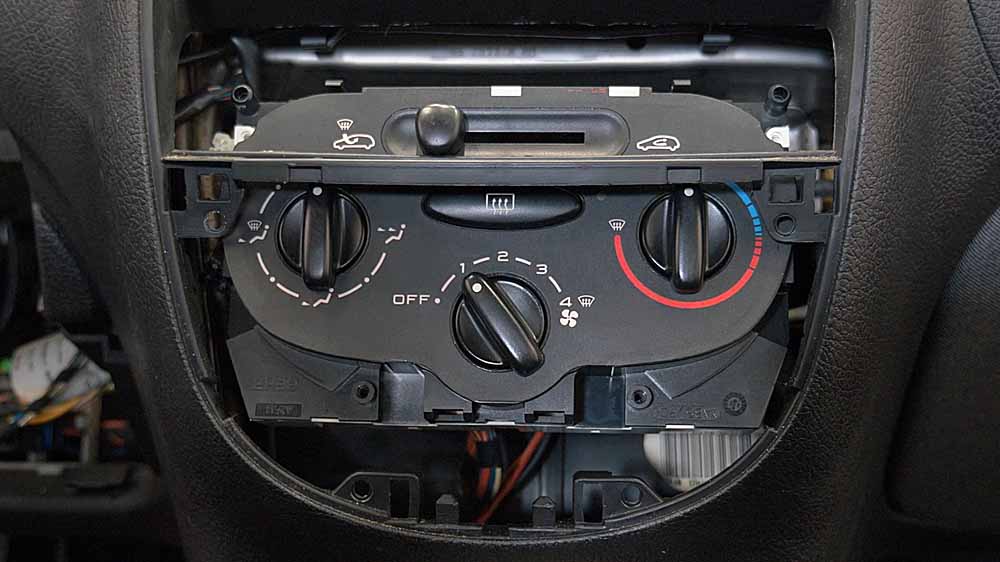

- Déposez les vis de la platine de commande de chauffage et placez-la en retrait.

Combiné d'instruments

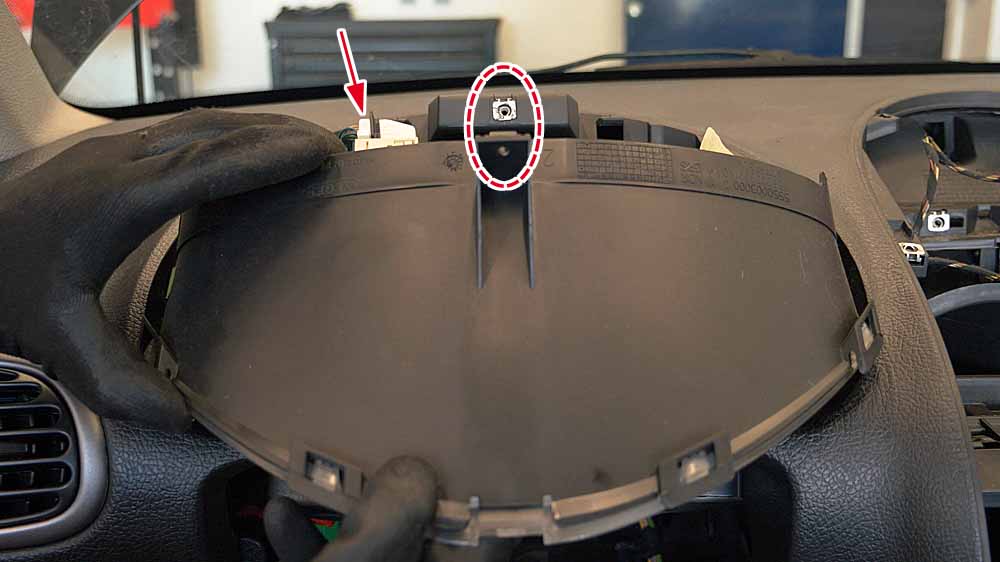

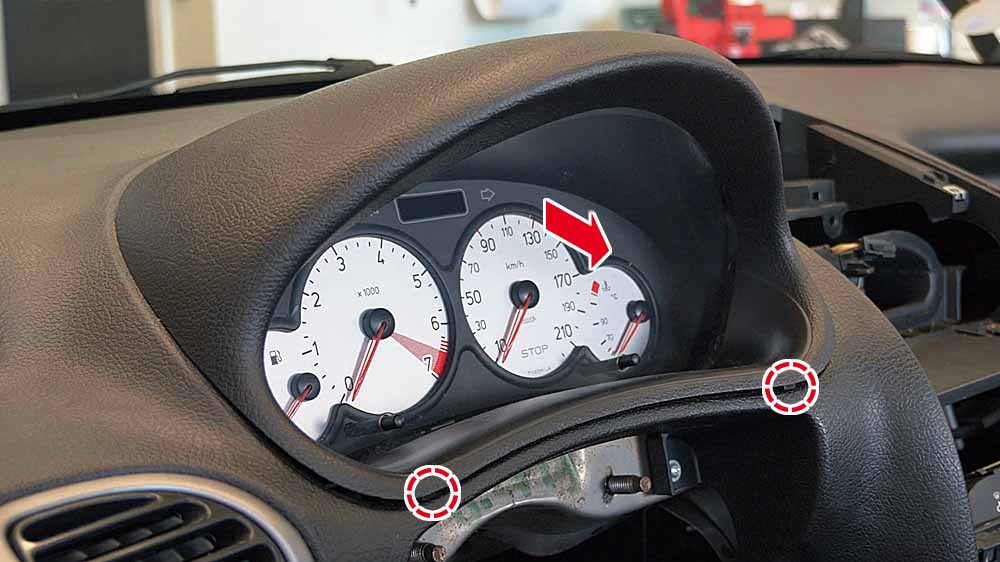

- Soulevez la partie inférieure de la visière pour la débloquer puis tirez-la pour la dégrafer et la déposer.

- Déposez la vis puis basculez le combiné d'instruments et débranchez le connecteur.

- Déposez le combiné d'instruments.

Planche de bord

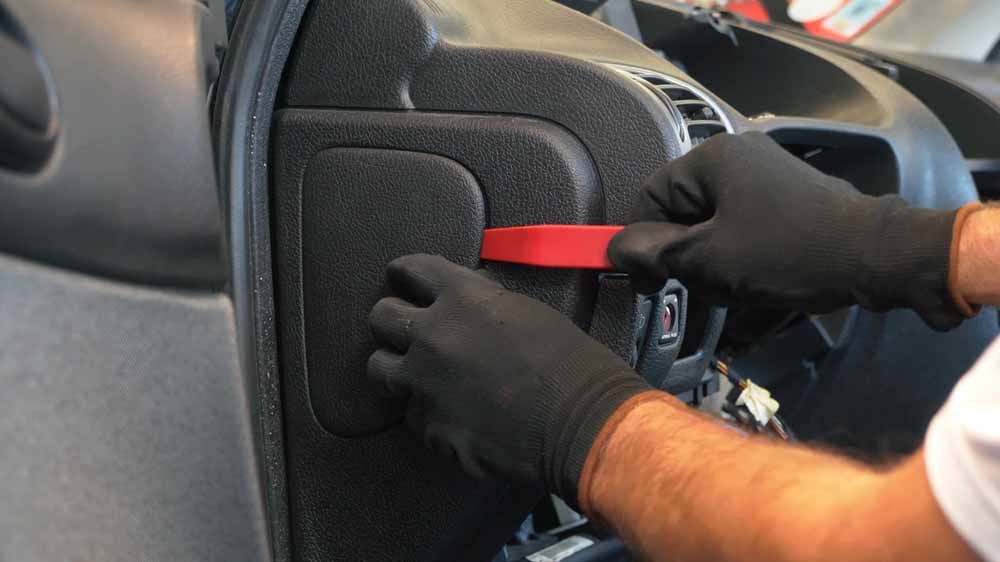

- Déposez les enjoliveurs latéraux de planche de bord gauche puis droit.

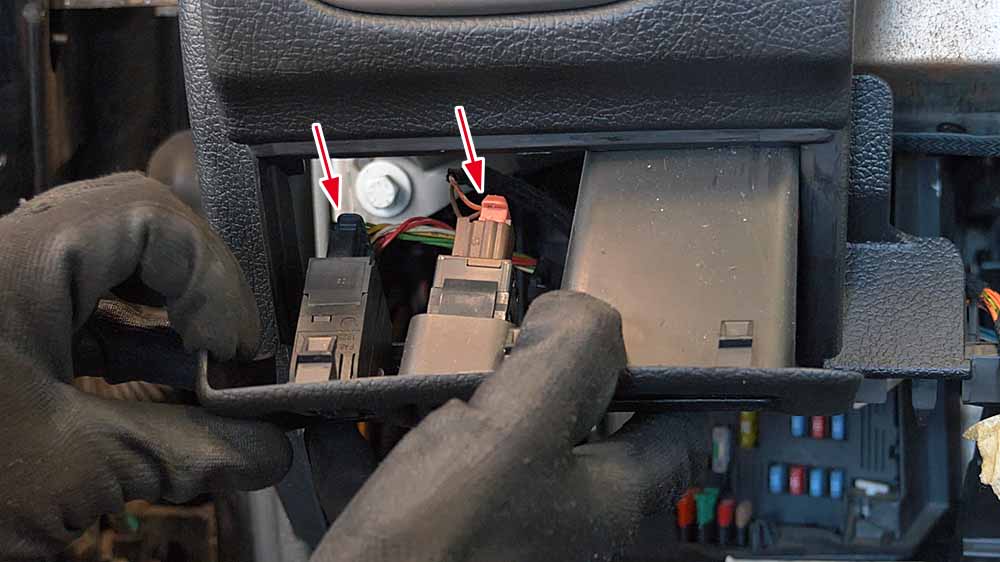

- Dégrafez par le haut le support d'interrupteurs puis débranchez les connecteurs.

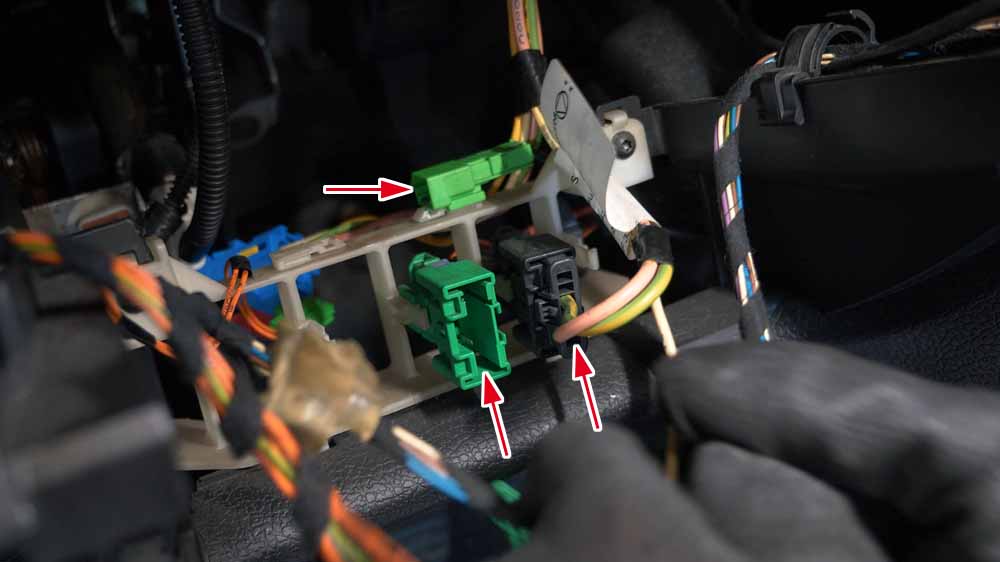

- Débranchez tous les connecteurs reliant la planche de bord au véhicule.

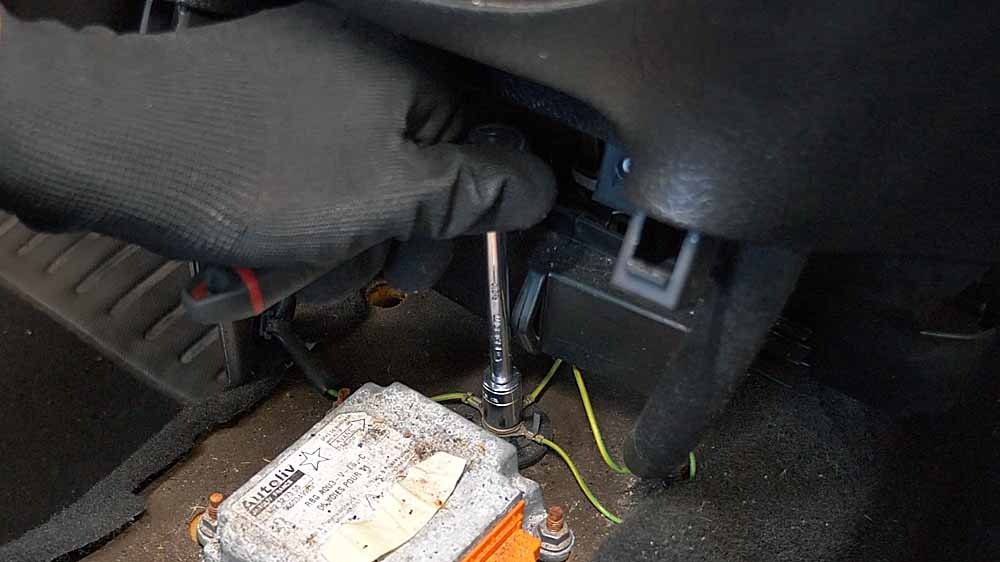

- Débranchez les fils de masse au niveau du tunnel central.

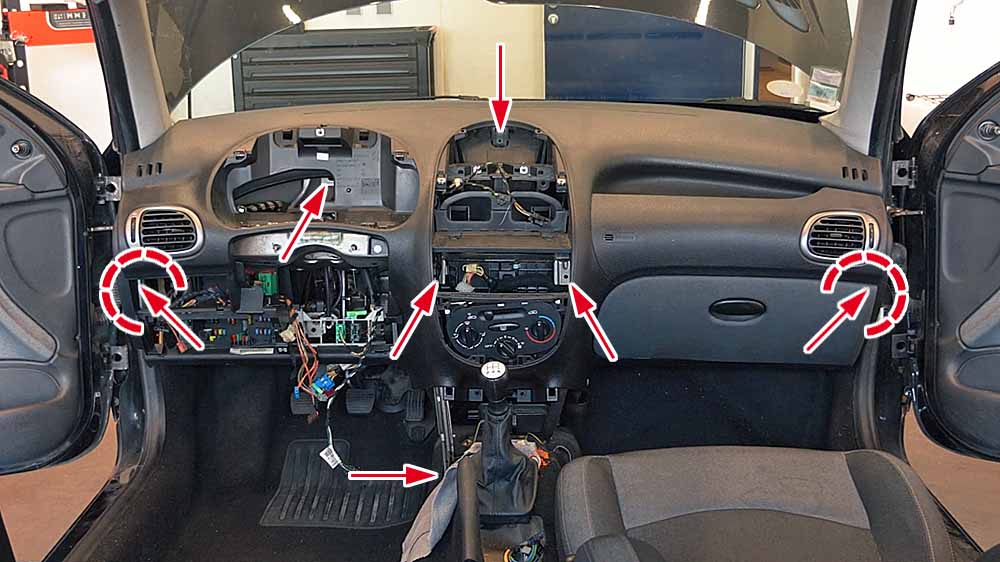

- Déposez la vis au centre de la planche de bord, en haut.

- Déposez les vis de la planche de bord sur le bloc de chauffage.

- Déposez la vis de la planche de bord sur le tunnel central.

- Déposez la vis de la planche de bord sur le tablier.

- Déposez les vis de la planche de bord sur les montants avant.

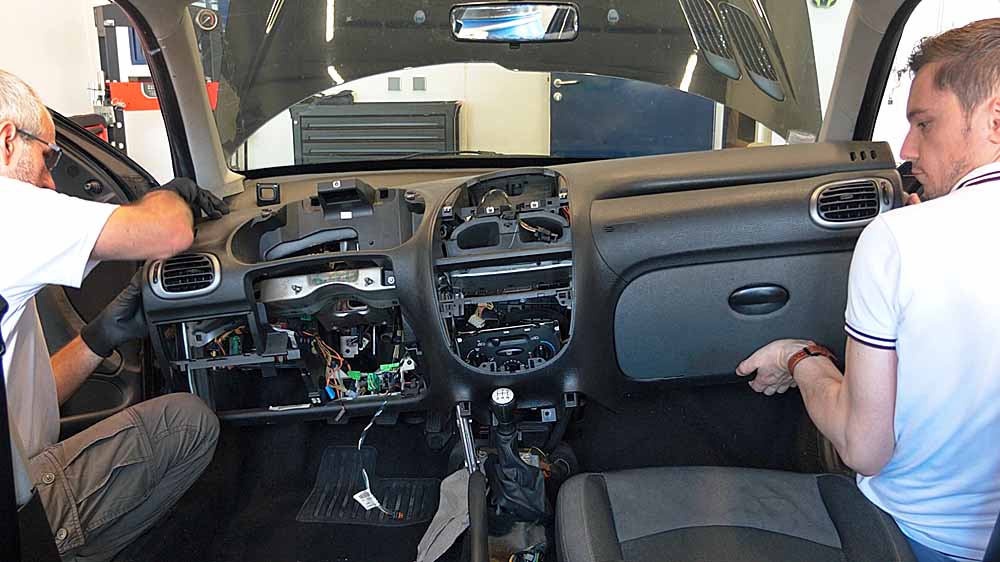

 Pour la suite des opérations, une deuxième personne est nécessaire.

- Soulevez et tirez légèrement la planche de bord et vérifiez qu'il n'y a plus aucun faisceau reliant la planche de bord au véhicule.

 Si la planche de bord ne vient pas, ne forcez pas… vous avez peut-être oublié une vis bien cachée !

- Sortez la planche de bord du véhicule.

Repose

- Pour la repose, procédez dans l'ordre inverse de la dépose.

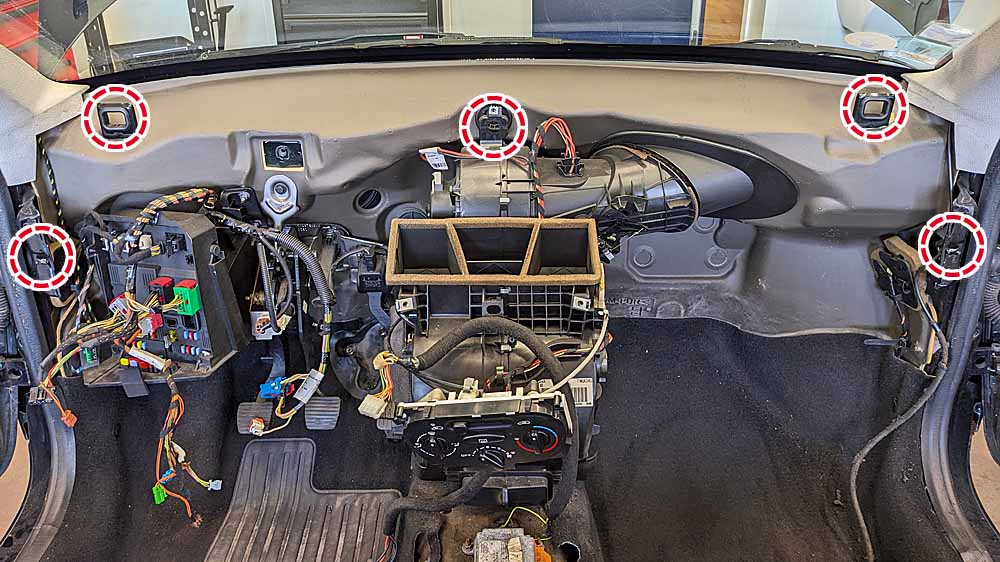

- Veillez au centrage correct de la planche de bord grâce aux 3 pions de centrage supérieurs et aux 2 pions situés de chaque côté de la traverse.

- Assurez-vous du branchement correct des différents connecteurs.

- Reposez puis serrez les vis sur le tunnel central, les montants avant et le tablier au couple préconisé.

- Serrez les autres vis avec modération.

- Reposez la console de plancher et la colonne de direction, ainsi que tous les éléments précédemment déposés.

- Vérifiez le bon fonctionnement des différents éléments de la planche de bord (combiné d'instruments, autoradio,…).

Pour une approche plus visuelle, regardez notre vidéo :
